振動與沖擊傳感器的校準方法瞬變溫度靈敏度測試法

1 主題內容與適用范圍
本標準規定了振動與沖擊傳感器的瞬變溫度靈敏度的測試技術要求和方法。
本標準適用f壓電式振動和沖擊傳感器。
2 技術要求
2.1 測試環境條件
室溫， 20 C 土5 C ;
相對濕度s 低于75% 。
瞬變溫差g 瞬變溫差為20℃±1℃。
2.2 儀器與設備
2.2.1 安裝塊
采用鋁塊，其質量應大于被測試傳感器的10 倍。
2.2.2 液體和容器
液體優先使用加干冰的酒精。
液體溫度成比傳感器溫度低20C 土1℃ 。
容器的容積必須足夠大，以容納足夠的液體，保證在測試過程中，液體溫度上升小于1℃ 。
2.2.3 信號適調儀
與傳感器配套的信號適調儀，應指出實際使用的高通濾波器的下限截止頻率，不配套的信號適調儀下限截止頻率選用最下限.推薦使用。.3 Hz（-3dB）。
2.2.4 波形記錄儀
頻率范圍， O~lO Hz;
準確度.優于讀數的:l:: 2% 。
2.2.5 淚度測量儀
溫度范圍， -10C~+30C;
準確度.士0.5 C 。
2.3 防護措施
應采取防護措施，以防止液體漏進傳感器接頭處或滲入內部。
3 測試程序
3. 1 將傳感器安裝在鋁塊上，連接奸后續儀器。
3.2 調節好酒精溫度，使其比傳感器溫度低20℃±1℃。
3.3 將壓電傳感器迅速浸入容器中，應注意防止附加沖擊引起電信號輸出，并測量酒精溫度保證其變化小于l℃。
3.4 記錄獲得的整個波形，并測量第-次出現的峰值和時間。
3.5 將傳感器取出并自然干燥。
4 結果處理
測試結果應給出瞬變溫度靈敏度達到值的時間，并給出所用的信號適調儀的頻率下限。

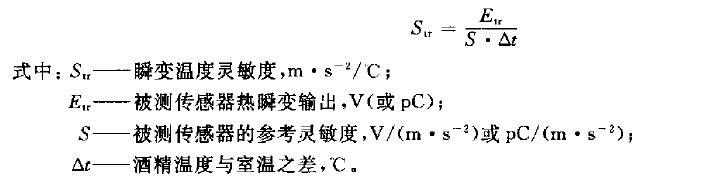

瞬變溫度靈敏度按下式計算.
