了解【高低溫交變?cè)囼?yàn)箱】有利于延長機器使用壽命


高低溫交變?cè)囼?yàn)箱是由制冷系統、加熱系統、控制系統、濕度系統、送風循環系統，和傳感器系統等組成，上述系統分屬電氣和機械制冷兩大方面。

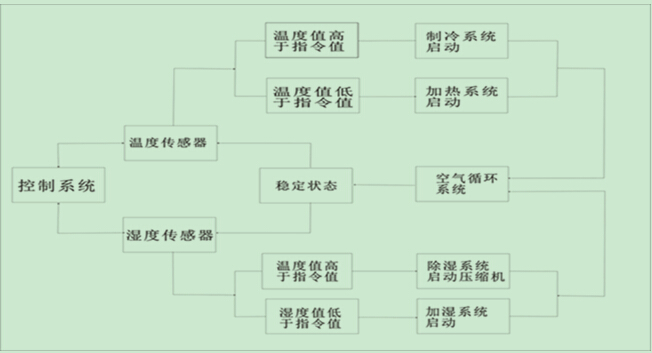

高低溫交變?cè)囼?yàn)箱的工作原理圖


1、制冷工作原理：制冷循環是高低溫交變?cè)囼?yàn)箱的關鍵部分之一。采用逆卡若循環，該循環出兩個等溫過程和兩個絕熱過程組成，其過程如下：制冷劑經壓縮機絕熱壓縮到較高的壓力，消耗了的功使排氣溫度升高，之后制冷劑經冷凝器等溫地和四周介質進行熱交換將熱量傳給四周介質。
后制冷劑經截流閥絕熱膨脹做功，這時制冷劑溫度降低。最后制冷劑通過蒸發器等溫地從溫度較高的物體吸熱，使被冷卻物體溫度降低。此循環周而復始從而達到降溫之目的。
2、加熱工作原理：高低溫試驗箱加熱系統由空氣電熱絲，加熱控制系統，空氣循環等組成。加熱方式一般采用鎳鉻合金電加熱絲直接加熱，在高低溫試驗箱工作時，循環風扇使箱內空氣產生對流，帶走加熱絲產生的熱量，進入工作室內，從而達到對箱內空氣加熱的效果;其控制系統通過微電腦調節，控制加熱絲的導通時間，加熱熱量與損耗熱量達到動態平衡，實現控溫的目的。
3、控制系統原理：控制系統是綜合實驗箱的核心，他決定了試驗機的升溫速率，精度等重要指標。現在試驗機的控制器大都采用PID控制，也有很少部分采用PID與模糊控制相組合的控制方式。因?yàn)榭刂葡到y(tǒng)基本上屬于軟件的范疇，而且這部分在使用過程中一般不會出現問題。
4、濕度系統原理：溫度系統分為加濕和除濕兩個子系統。
加濕方法一般采用蒸汽加濕法，即將低壓蒸汽直接注入試驗空間加濕。這種加濕方法加濕能力，速度快、控制靈敏，尤其是在降溫時容易實現強制加濕。除濕方式有兩種：機械制冷除濕和干燥除濕。機械制冷除濕的除濕原理是將空氣冷卻到落點溫度一下，使大于飽和含濕量的水汽凝結析出，這樣就降低了濕度。干燥器除濕是利用儀器將試驗箱內的空氣抽出，并將干燥的空氣注入，同時將濕空氣送入可循環利用的干燥進行干燥。
5、傳感器系統原理：傳感器主要是溫度和濕度傳感器。溫度傳感器應用較多的是鉑電阻和熱電偶。濕度的測量方法有兩種：干濕球溫度計法和固態電子式傳感器直接測量法。由于干濕球法測量精度不高，現在的高低溫交變?cè)囼?yàn)箱正在逐步以固態傳感器代替干濕球來進行濕度的測量。
6、送風循環系統原理：空氣循環系統一般有離心式風扇和驅動式兩種電機構成，提供了試驗機內空氣的循環。
